Planos de taller de acero de refuerzo con precisión BIM

En ADIPSA somos especialistas en planos de taller de acero de refuerzo para estructuras de concreto prefabricado y sistemas tradicionales de vaciado en sitio. Desarrollamos documentación técnica precisa que permite fabricar, cortar, doblar y montar el acero de refuerzo con exactitud, reduciendo errores, desperdicios y sobrecostos en obra.

Nuestro servicio integra ingeniería de detalle, metodología BIM y coordinación interdisciplinaria, garantizando soluciones eficientes, constructables y alineadas con los criterios del ingeniero calculista.

¿Qué son los planos de taller de acero de refuerzo?

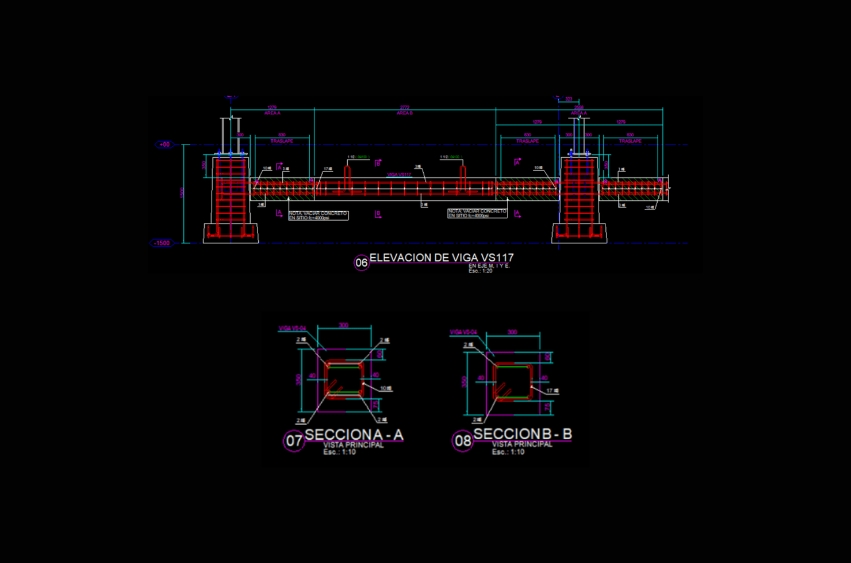

Los planos de taller de acero de refuerzo corresponden a la documentación técnica detallada que define la ubicación, diámetro, recubrimiento, empalmes, longitudes de anclaje y geometrías de doblado de cada barra de refuerzo dentro de un elemento estructural.

Esta información permite estandarizar la fabricación y el montaje del acero, asegurando trazabilidad, control de calidad y una correcta ejecución en obra, tanto en prefabricados como en vaciado en sitio.

Alcance del servicio de planos de acero de refuerzo

Nuestro servicio de detallado de acero de refuerzo incluye:

• Planos de taller (shop drawings) para prefabricados y vaciado en sitio.
• Ubicación y marcación de barras, recubrimientos y secuencia de montaje.
• Listas de corte y doblado (BBS – Bar Bending Schedule) con geometrías, longitudes y pesos.
• Detalles de empalmes, anclajes y ganchos conforme a normativa.
• Cuantificación de acero por elemento, nivel y etapa constructiva.

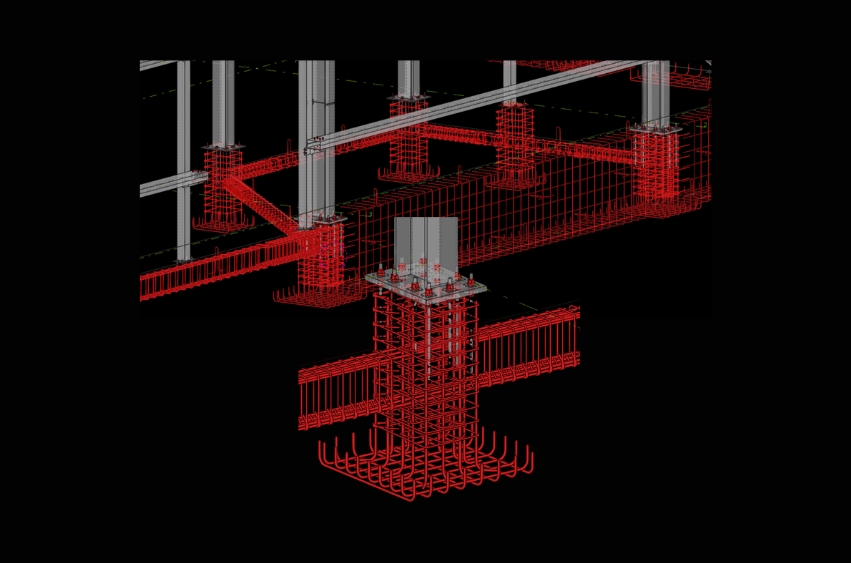

• Modelado y coordinación BIM para detección de interferencias.
• Compatibilización con arquitectura, MEP y estructura metálica.

Prefabricados y vaciado en sitio

Prefabricados:
Paneles, muros, vigas, columnas, escaleras y losas, con definición precisa de insertos, fijaciones y planificación de izaje y montaje.

Vaciado en sitio:
Losas macizas o postensadas, vigas, columnas, muros y fundaciones, con secuencias de colado, juntas de construcción y optimización de desperdicios.

Flujo de trabajo del detallado de acero

1. Revisión de planos estructurales y criterios de diseño.

2. Modelado del refuerzo y definición de recubrimientos.

3. Coordinación BIM y resolución de interferencias.

4. Generación de planos de taller y BBS para revisión y aprobación.

5. Entrega final de documentación y checklist de calidad.

Entregables del servicio

• Planos de taller por elemento y nivel.
• BBS (Bar Bending Schedule) con cortes, pesos y codificación.
• Cuadros de recubrimientos, empalmes y anclajes.
• Modelos IFC y láminas listas para obra.
• Checklist de control y libro de cambios.

Beneficios para tu proyecto

• Precisión milimétrica en fabricación y montaje.
• Ahorro en acero gracias a cortes optimizados.
• Mayor velocidad de producción y ejecución.
• Reducción de desperdicios y retrabajos.
• Trazabilidad completa de barras y revisiones.

Para ampliar información técnica, criterios de ejecución y buenas prácticas relacionadas con el detallado constructivo, ponemos a disposición una sección con artículos especializados sobre shop drawings y detalles constructivos, donde se profundiza en documentación técnica, coordinación BIM y procesos de ingeniería de detalle aplicados a proyectos reales.

Normativa y software especializado

Trabajamos bajo normativas internacionales y locales, incluyendo ACI y estándares aplicables según el proyecto. Utilizamos software especializado como Tekla Structures, ETABS, IDEA StatiCa y herramientas paramétricas para garantizar exactitud, coordinación y compatibilidad multidisciplinaria.
