Planos de fabricación
Planos de taller por pieza y ensamble con perfiles, placas, cortes, perforaciones y soldaduras.
Servicio 04 · Steel detailing
Convertimos el diseño de estructuras metálicas en planos de taller, planos de montaje y listas de materiales listos para fabricar. Modelamos en Tekla Structures para que cada perfil, placa y conexión llegue a obra sin errores ni retrabajos.
Definición
Los planos de taller de estructuras metálicas (steel detailing o shop drawings) definen la geometría, dimensiones, conexiones, tolerancias y secuencia de montaje de cada elemento de acero, para que el taller lo fabrique y la obra lo monte con exactitud.
En Grupo ADIPSA los generamos desde un modelo 3D en Tekla Structures, con conexiones verificadas en IDEA StatiCa y coordinación BIM con arquitectura, concreto e instalaciones.
En resumen
Qué incluye
Documentación lista para aprobación, fabricación y montaje, alineada con el diseño del ingeniero estructural.
Planos de taller por pieza y ensamble con perfiles, placas, cortes, perforaciones y soldaduras.
Planos de erección con ubicación de cada pieza, niveles, ejes y secuencia de montaje en obra.
Conexiones atornilladas y soldadas modeladas y verificadas para resistencia y facilidad de montaje.
Listas de perfiles, placas, pernos y pesos para compras, corte y control de producción.

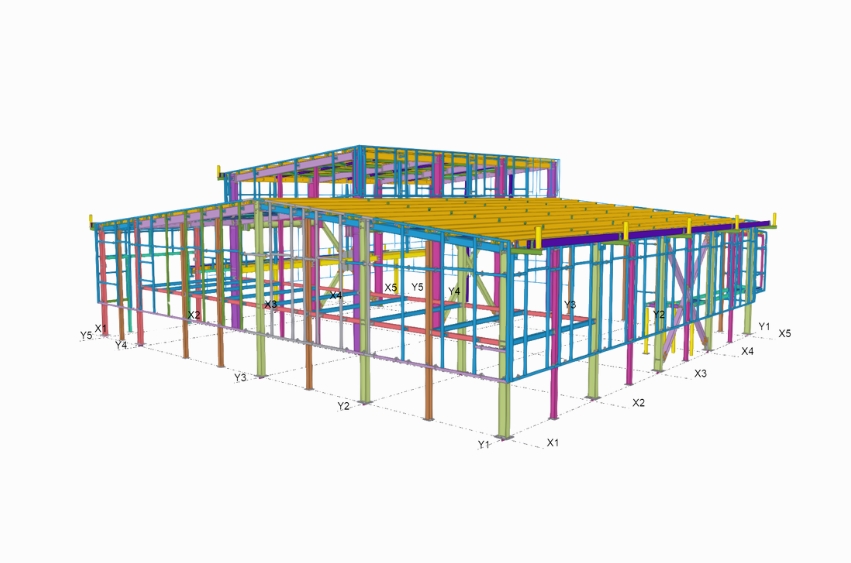

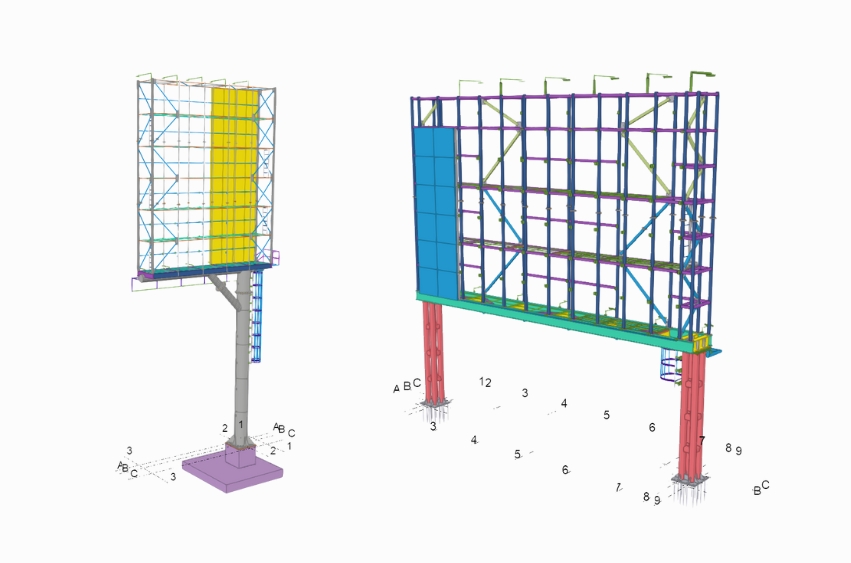

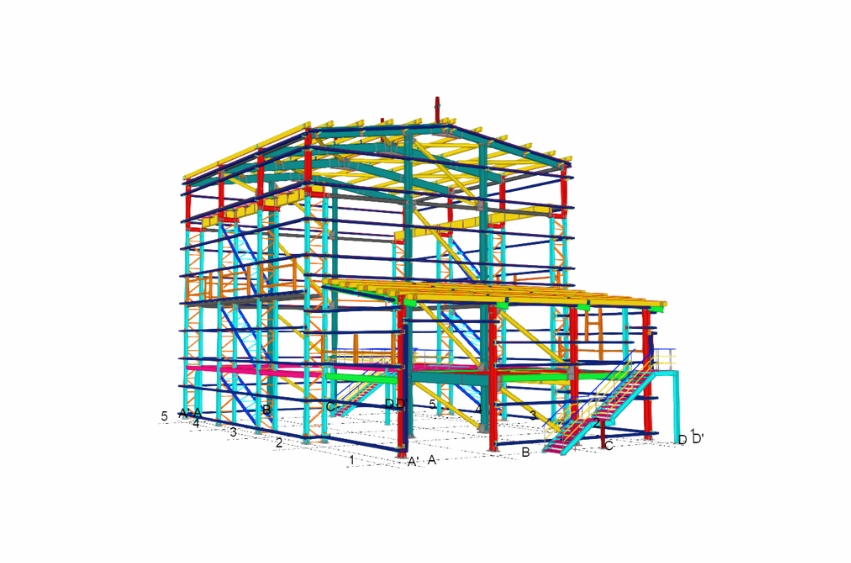

Modelo en Tekla Structures y archivos IFC para revisión, coordinación y control de fabricación.
Compatibilización con arquitectura, MEP y estructura de concreto para eliminar interferencias.
Cómo trabajamos
Un flujo pensado para que el taller fabrique a la primera.
Revisamos planos estructurales, especificaciones y, si existe, el modelo BIM.
Modelamos perfiles, placas y conexiones según el diseño del ingeniero.
Verificamos conexiones y resolvemos interferencias con otras disciplinas.
Emitimos planos de taller y montaje para revisión del cliente y del calculista.
Entregamos planos aprobados, listas de materiales y archivos para el taller.
Cuándo lo necesitas
En cualquier proyecto con estructura de acero que deba fabricarse en taller y montarse en sitio.
Software y normas
Detallamos según AISC 360 y AWS D1.1, y la normativa que exija el proyecto, validada por el ingeniero estructural responsable.
Proyectos
Preguntas frecuentes
Planos estructurales, criterios de diseño, especificaciones técnicas y, si existe, el modelo BIM del proyecto.
Sí. Entregamos planos de fabricación y de montaje completos, con listas de materiales y archivos compatibles con el taller.
Sí. Adaptamos la documentación a los requerimientos del fabricante y coordinamos los criterios de montaje.
Nos ajustamos a la normativa del proyecto, como AISC 360 y AWS D1.1, validada por el ingeniero estructural responsable.
Envíanos los planos estructurales por WhatsApp al +507 6126-1554 o a [email protected] y te respondemos con alcance, plazo y propuesta.
