Las plantas de tratamiento de aguas residuales (PTAR), las estaciones de bombeo y las plantas potabilizadoras representan algunos de los activos de infraestructura más complejos en la ingeniería civil moderna. A diferencia de los edificios residenciales o comerciales tradicionales, una infraestructura hídrica industrial no se mide únicamente por su capacidad de soporte de carga muerta o viva, sino por la interacción hipercompleja de sus procesos hidráulicos, mecánicos, eléctricos y de automatización operando en un entorno húmedo y altamente corrosivo.
Históricamente, el diseño de estos megaproyectos se ha gestionado mediante planos bidimensionales (CAD), lo que generaba un índice crítico de errores durante la fase de ejecución en obra. Hoy en día, la coordinación BIM en plantas de tratamiento de agua (PTAR) se ha convertido en el estándar técnico indispensable para mitigar riesgos, optimizar el uso de materiales y asegurar que los consorcios e ingenierías cumplan con los plazos de entrega bajo las normativas más estrictas de la región.
El Reto Monumental de la Ingeniería Estructural en Infraestructuras Hídricas
Desde la perspectiva del diseño civil, los tanques de aireación, los sedimentadores primarios y los digestores anaeróbicos imponen desafíos únicos. Las estructuras de concreto masivo deben diseñarse para soportar cargas hidrostáticas y dinámicas severas. Aquí, los ingenieros no solo aplican códigos estándar, sino que deben regirse por normativas de ingeniería ambiental especializadas, como el código ACI 350 (Code Requirements for Environmental Engineering Concrete Structures).
El objetivo principal del cálculo estructural en Panamá para estas obras es garantizar la estanqueidad absoluta del concreto, impidiendo cualquier tipo de microfisura que provoque la fuga de efluentes contaminados o la infiltración de agua subterránea. Lograr este nivel de control requiere un análisis milimétrico de la distribución del acero de refuerzo, las juntas de construcción y el comportamiento térmico del concreto durante el vaciado masivo en los grandes cajones de tratamiento.
Clash Detection: El Escudo contra Colisiones entre Estructura y Sistemas MEP
El verdadero cuello de botella en la construcción de una PTAR ocurre cuando el diseño civil choca con la ingeniería de procesos (MEP). En estas plantas, es común el tendido de líneas de tuberías de acero al carbono, acero inoxidable o HDPE con diámetros monumentales que oscilan entre las 24 y las 60 pulgadas, las cuales transportan lodos, químicos y agua a alta presión.
En el esquema tradicional 2D, es prácticamente imposible prever si una tubería de purga interceptará una viga de cimentación o si un colector de distribución obstruirá el espacio necesario para el mantenimiento de las compuertas hidráulicas. Cuando este error se detecta en la obra, la solución suele ser catastrófica: picar o demoler secciones de concreto armado que ya han sido curadas. Esto no solo destruye la integridad estructural y la impermeabilidad del elemento violando el código ACI 350, sino que paraliza la obra y genera adendas económicas millonarias.

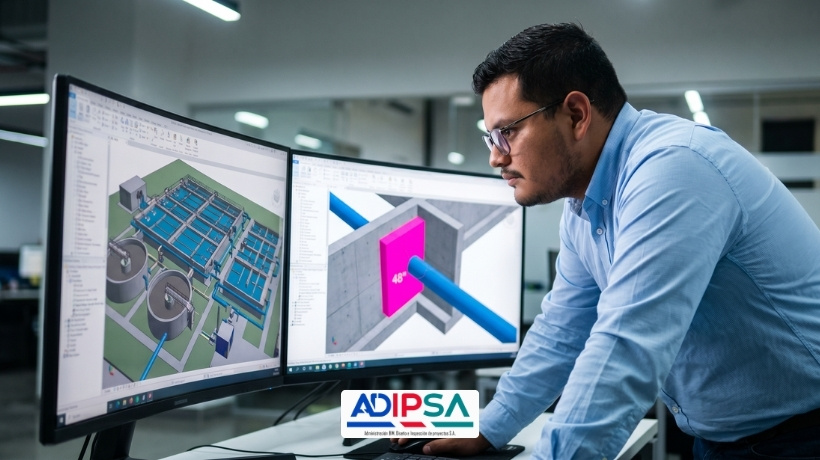

Mediante el uso de herramientas avanzadas de Clash Detection (detección de interferencias) en un entorno BIM integrado, los ingenieros de Grupo ADIPSA federan los modelos estructurales con los modelos mecánicos e hidráulicos. Si una tubería principal intersecta un muro pantalla o una losa de cimentación, el sistema genera una alerta visual inmediata en el modelo digital tridimensional. Esto permite diseñar manguitos, camisas de acero y pasamuros mecánicos antes de verter el concreto, asegurando que cada perforación necesaria esté perfectamente coordinada y reforzada estructuralmente desde el taller.
Cuantificación de Materiales y Despiece de Acero (Rebar Detailing) de Alta Densidad
Dada la naturaleza masiva de los tanques de tratamiento, las cuantías de acero de refuerzo son extremadamente densas para contrarrestar las presiones internas del líquido. El desperdicio de barras de refuerzo debido a cortes mal calculados en campo puede mermar severamente la rentabilidad de la constructora.
La integración de la metodología BIM permite llevar el proyecto a un Nivel de Desarrollo LOD 400. En esta fase, nuestro equipo no solo modela el volumen exterior del concreto, sino que genera el despiece tridimensional exacto de cada varilla, estribo y gancho sísmico. Al vincular este modelado avanzado con procesos de planos de taller y steel detailing para las pasarelas, rejillas de operación y soportes metálicos de tuberías, garantizamos una precisión micrométrica.
Los entregables automatizados de cantidades de obra (Takeoffs) proporcionan listas de materiales certeras directamente desde el modelo paramétrico. La constructora sabe exactamente cuántas toneladas de acero y cuántos metros cúbicos de concreto de alta resistencia se requieren para cada fase de vaciado, optimizando la cadena de suministro logístico hacia el sitio del proyecto.
Outsourcing BIM: El Aliado Estratégico para Consorcios de Infraestructura
Las licitaciones públicas y los contratos internacionales para el desarrollo de infraestructuras hídricas en mercados exigentes como Panamá y la República Dominicana exigen el cumplimiento estricto de la metodología BIM como requisito contractual de los pliegos de cargos. Sin embargo, mantener un equipo interno de modeladores y coordinadores BIM de alta especialización industrial representa un costo operativo fijo muy elevado para las constructoras.
El outsourcing BIM técnico con firmas especializadas como Grupo ADIPSA se presenta como la solución financiera y operativa ideal. Al delegar la coordinación interdisciplinaria BIM a un equipo con amplia experiencia en cálculo estructural y detallado industrial, las empresas constructoras reducen sus costos fijos y mitigan el riesgo de reclamaciones por errores de diseño, concentrando todos sus esfuerzos humanos en la gestión de la maquinaria y la mano de obra en campo.
Conclusión: Ingeniería Inteligente para Proteger el Recurso Hídrico
La construcción de Plantas de Tratamiento de Agua exige una evolución técnica que deje atrás la improvisación en campo. La coordinación BIM no es un lujo tecnológico; es una disciplina de gestión de riesgos e ingeniería de valor que garantiza la longevidad estructural, la estanqueidad de los procesos y la eficiencia económica de los proyectos de saneamiento ambiental en la región.
Si formas parte de una empresa constructora, consorcio de infraestructura o firma de consultoría hídrica, te invitamos a optimizar tu próximo desarrollo técnico con estándares globales de precisión. Síguenos en nuestra página oficial de LinkedIn de Grupo ADIPSA para descubrir más casos de estudio, análisis técnicos y soluciones avanzadas en ingeniería estructural y entornos BIM.
Preguntas Frecuentes (FAQ)
¿Por qué se aplica la norma ACI 350 en lugar de la ACI 318 clásica en una PTAR?
La norma ACI 318 cubre los requisitos generales para edificaciones comunes, mientras que la ACI 350 está diseñada específicamente para estructuras de ingeniería ambiental que contienen líquidos. La ACI 350 exige factores de durabilidad mucho más rigurosos, límites más estrictos para el ancho de fisuras permisibles y un recubrimiento de acero mayor para proteger la estructura contra la corrosión química y la permeabilidad hídrica.
¿Qué es un pasamuros coordinado en BIM y por qué evita sobrecostos?

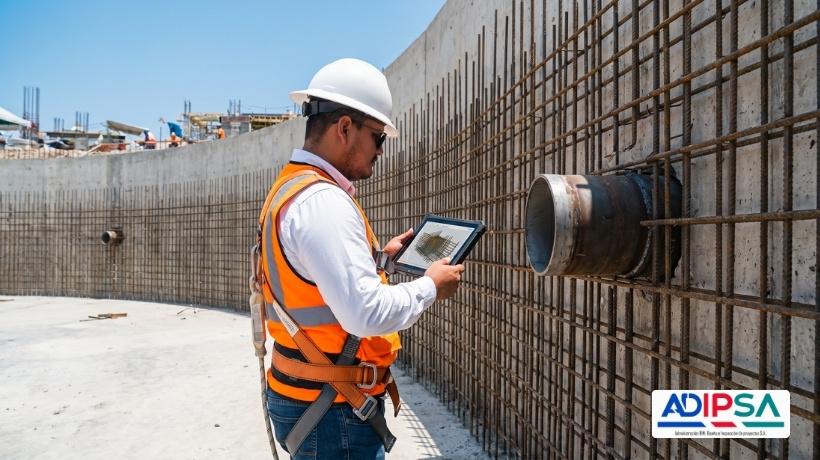

Un pasamuros es una pieza o manguito de acero que se empotra en el muro de concreto antes del vaciado para permitir el paso posterior de una tubería hidráulica. Coordinarlo en BIM asegura que la perforación coincida milimétricamente con el modelo de procesos mecánicos, evitando tener que usar martillos demoledores o núcleos diamantados sobre muros ya curados, lo cual comprometería la impermeabilidad del tanque.
¿Cómo maneja el entorno BIM las modificaciones de ingeniería de procesos de última hora?
Al trabajar en un modelo paramétrico centralizado en la nube, cualquier cambio realizado por el proveedor de los equipos de tratamiento (por ejemplo, la modificación del diámetro de un soplador o una bomba) se actualiza automáticamente en el modelo federado. El software de coordinación detecta instantáneamente si este cambio genera una nueva interferencia con las fundaciones o soportes estructurales, permitiendo corregirlo digitalmente en minutos.
